Moteur sans balais CC à rotor externe de 72 mm
Diamètre extérieur : 72 mm,
Longueur : 68 mm,
Jeu axial : 0.05-0.5 mm
Le moteur sans balai DC à rotor externe de 72 mm est largement utilisé dans les domaines médical, de la beauté, des soins de santé maternelle et infantile, de la maison intelligente, des véhicules, des bureaux, des modèles réduits d'avions, des modèles de jouets, des outils électriques, des robots et d'autres domaines. Nous avons de nombreuses années d'expérience dans la production et le développement de micro-moteurs, accompagnons vos produits et fournissons aux clients des services personnalisés flexibles et professionnels.
Description
Aperçu
garantie | 3mois-1année |
Lieu d'origine | Guangdong, Chine |
Marque | Vshida |
Numéro de modèle | VBL-7268 |
Usage | Équipements médicaux, outils électriques, appareils électroménagers intelligents, micro-pompes, équipements de massage, micro-vannes, soins personnels, instrumentation, robots, drones, équipements de communication, équipements audiovisuels, produits pour la mère et l'enfant, automobiles, équipements de fitness, industrie, etc. |
Taper | Moteur à courant continu sans balais |
Lester | TBD (différent rapport poids différent) |
| Palier | Roulements à rouleaux ou roulements imprégnés d'huile |
Composants | Diversifié |
Construction | Aimant permanent |
Commutation | Sans balais |
| Plage de tension | Inférieur ou égal à 36 V |
| Puissance nominale | 80-200 W |
| Tension nominale | 24 V |
| Courant nominal | 5.1（A） |
| Vitesse nominale | 1100 (tr/min) |
| Couple de démarrage | 10622 mN.m |
| Dimensions | 72*68 (mm) |
Efficacité | 85 pour cent |
Nom du produit | Micromoteur |
Personnalisé | J'accepte |
Certificat | RSST |
Faits saillants de l'entreprise
Capacité d'approvisionnement
Capacité d'approvisionnement : 4500000 pièces/pièces par mois moteur à courant continu avec contrepoids
Emballage et livraison
Détails de l'' emballage
Emballage du micro-moteur : Carton Box Notre marque d'expédition standard pour chaque modèle est la suivante Q'ty : pcs NW : kgs GW : kgs Meas. : L*H*W cm Vos propres instructions d'expédition sont les bienvenues.
Port : Shenzhen / Hong Kong
Description du produit
Deux mois en moyenne pour développer un nouveau moteur
Paramètre de produit
TENSION | PAS DE CHARGE | AU MAXIMUM D'EFFICACITÉ | DÉPART | ||||||
EN FONCTIONNEMENT INTERVALLE | NOMINAL V | LA RAPIDITÉ tr/min | COURANT A | LA RAPIDITÉ tr/min | COURANT A | COUPLE mN.m | PRODUCTION W | COUPLE mN.m | COURANT A |
8~16 | 12 | 1154 | 1.12 | 1035 | 9.762 | 985.78 | 106.821 | 9577.82 | 85.085 |
| 18~26 | 24 | 1155 | 0.56 | 1041 | 5.137 | 1044.17 | 113.879 | 10622.4 | 47.121 |

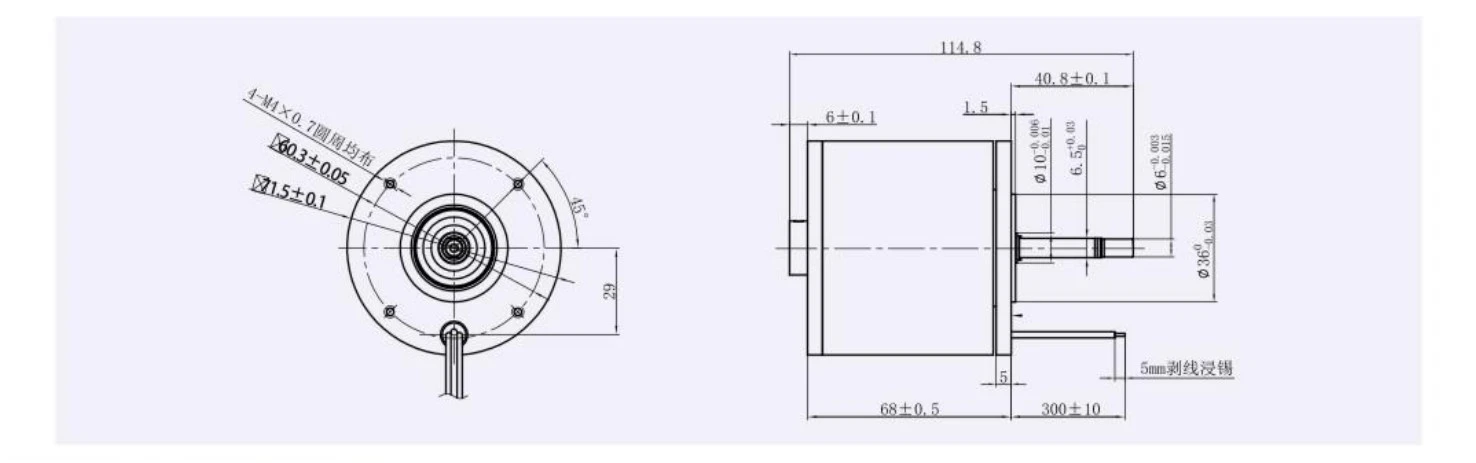

Taille du produit
Courbe de performance
Les spécifications ci-dessus sont fournies à titre indicatif uniquement, le type et les paramètres du moteur sans balais CC à rotor externe spécifique de 72 mm peuvent être personnalisés.
Caractéristique du produit
Fonctionnement à basse vitesse et haute puissance, éliminant le besoin pour le réducteur d'entraîner directement des charges importantes ; petite taille, poids léger et grande sortie; excellentes caractéristiques de couple, bonnes performances de couple à moyennes et basses vitesses, couple de démarrage important et faible courant de démarrage ; régulation de vitesse en continu, large plage de vitesse, forte capacité de surcharge ; démarrage en douceur et arrêt en douceur, bonnes caractéristiques de freinage, haute efficacité, antidéflagrant, faible bruit, longue durée de vie, paramètres techniques personnalisés (arbre de sortie, fil conducteur, borne de connexion, trou de montage, tension, vitesse, etc.)
détails du produit
| 100 pourcent réel Photos |
|
Rotor : fil de cuivre pur enroulé, fer de haute qualité noyau, résistance à haute température, réduire l'énergie consommation, réduire la résistance actuelle | Capuchon d'extrémité : utilisez des matières premières de haute qualité pour augmenter la durée de vie, fixer le rotor du moteur et avoir un effet de dissipation thermique. | |
| 100 pourcent réel Photos |
|
Roulements : choisissez des roulements de marque pour réduire le moteur bruit et assurer la qualité (les roulements peuvent être personnalisés) | Châssis : Matériaux de haute qualité avec une dureté élevée, résistance à haute température, résistance à la corrosion, la résistance à l'usure et la résistance à la rouille sont sélectionnées, et la durée de vie est plus longue. |
Nos avantages
Le moteur sans balai DC à rotor externe de 1,72 mm est fait de matériaux de haute qualité, d'une fabrication durable et exquise
2. Conception de moteur à couple élevé à 14 pôles et 12 fentes avec des boîtes de radiateur en aluminium 6061 T6 usinées CNC.
3. Les enroulements en cuivre de haute pureté maximisent l'efficacité, les rotors équilibrés avec précision, la douceur et la vitesse maximale pour une fiabilité optimale.
4. Laminations ultra-minces (0.2mm) pour le stator, conçues avec précision pour une conversion d'énergie maximale. Les moteurs sans balais sont conçus pour offrir qualité et performance, puissance et vitesse élevées à un prix abordable.
5. Pour répondre aux besoins personnalisés des clients, une équipe de recherche et développement indépendante, des machines et équipements automatiques modernes, pour répondre à vos commandes en volume et pour fournir des services OEM/ODM.
Force de l'entreprise
Certificat de produit
Certains de nos partenaires
Nous sommes engagés dans l'industrie automobile depuis de nombreuses années, couvrant la plupart des marchés européens et américains, et nous sommes impatients de devenir votre partenaire à long terme en Chine.
Application
Transport Emballage
Emballage en mousse antichoc, taille de carton appropriée. Si vous avez des besoins d'emballage particuliers, veuillez nous contacter à l'avance.
Guides d'achat
Paiement & Livraison
Remarquer
Le moteur à courant continu sans balai à aimant permanent à rotor externe comprend un rotor externe à aimant permanent, un arbre central et un ensemble stator d'excitation. Le moteur à rotor extérieur est constitué d'une plaque d'acier magnétique à l'origine au centre et collée à l'enveloppe extérieure. Lorsque le moteur à courant continu sans balai est en marche, l'ensemble du boîtier tourne, la bobine de stator au milieu ne bouge pas, l'entraînement doit tourner, il a une bonne ténacité, une résistance aux chocs, une qualité de roulement et une durée de vie du moteur à engrenages améliorées, et il est extrêmement durable.
Remarque : Les pôles positif et négatif ne peuvent pas être mal connectés. Le fil rouge est connecté au positif et le fil noir est connecté au négatif. Si la connexion est inversée, la carte de commande peut être brûlée.
Si vous avez besoin d'informations spécifiques sur cet autre moteur, veuillez nous contacter et nous pourrons vous faire des recommandations pour vous assurer de trouver le bon produit pour vous. Bonne vie, merci !
