Explication détaillée du contrôleur de moteur sans balais (ESC)



Lors de la discussionMotors CC sans balais (BLDC), nous nous concentrons souvent sur sa vitesse, son couple, sa densité d'alimentation et d'autres paramètres matériels, mais avons tendance à ignorer un composant tout aussi critique - le contrôleur de moteur sans balais (contrôleur de vitesse électronique, ESC pour faire court), également connu sous le nom de contrôleur de vitesse électronique.



En fait, si les performances d'un moteur sans balais peuvent être entièrement utilisées dépend du contrôleur dont il est équipé. On peut dire que l'ESC n'est pas seulement le cerveau du moteur, mais aussi le facteur déterminant de l'efficacité de la réponse et de la stabilité de l'ensemble du système.

1. Définition de base de l'ESC: le "cerveau" qui contrôle la vitesse du moteur

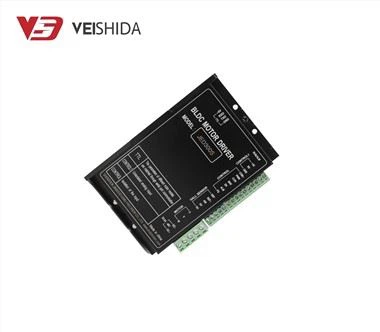

L'ESC est un module de circuit électronique spécialement conçu pour les moteurs sans balais. Sa tâche principale consiste à recevoir des signaux de la carte de contrôle principale, de la télécommande ou de l'ordinateur hôte, et de les convertir en signaux de tension d'entraînement et de commutation pour l'enroulement triphasé du moteur, atteignant ainsi un contrôle précis de la vitesse, de la direction et du démarrage \/ freinage du moteur.



Il est connecté entre l'alimentation, le moteur sans balais et le système de contrôle principal, agissant comme un pont, ajustant la sortie énergétique et le mode de commutation en temps réel, et est une partie indispensable du système moteur sans balais.



2. Modules fonctionnels de base ESC

• Une ESC mature peut non seulement compléter le démarrage et le fonctionnement de base du moteur, mais intègre également une variété de modules fonctionnels clés, notamment:
• Contrôle de commutation en trois phases: Selon le signal de rétroaction Hall ou Back-EMF, la position du rotor est déterminée pour atteindre une commutation efficace;
• Régulation de la vitesse: ajustez la fréquence du lecteur et le cycle de service en fonction des signaux d'entrée tels que PWM \/ Analog \/ UART;
• Courant et protection de tension: détecter le courant du moteur et la tension de la batterie pour éviter les risques de surintensité, de sous-tension et de court-circuit;
• Logique de démarrage et de frein: Soutenir le démarrage et les stratégies rapides de freinage, inverse et d'autres contrôles;
• Fonction de rétroaction de l'état: l'ESC haut de gamme peut fournir une rétroaction en temps réel de la vitesse, du courant, de la température et d'autres paramètres pour faciliter la formation d'un système de contrôle en boucle fermée.



3. Pourquoi le contrôleur du moteur détermine-t-il la limite supérieure des performances du moteur?

Vous pouvez demander: le moteur n'est-il pas le matériel de base? Le contrôleur est-il vraiment important?

C'est certain. L'algorithme de contrôle et la précision de la réponse de l'ESC déterminent directement si le moteur s'exécute "intelligemment" et "en douceur". En termes simples:

• Si l'algorithme de contrôle n'est pas précis, la vitesse est sujette aux fluctuations et l'efficacité est faible;
• Si la fréquence de conduite n'est pas élevée, le moteur générera un plus grand bruit et une contrainte mécanique;
• Si des algorithmes d'ordre élevé tels que FOC ne sont pas pris en charge, il est difficile pour le moteur d'obtenir un contrôle de couple \/ position de haute précision.

En d'autres termes, les performances du même moteur sans balais peuvent varier considérablement lorsqu'elles sont entraînées par différents contrôleurs.

C'est pourquoi dans des situations à haute demande telles que les drones aéronautiques, les robots et les équipements médicaux, la sélection et le débogage des contrôleurs occupent beaucoup d'énergie dans le développement du système.

-- Analyse de trois méthodes de contrôle communes

La clé pour contrôler un moteur sans balais (BLDC) est de savoir comment le «conduire» à tourner correctement. Étant donné que le moteur sans balais lui-même n'a pas de pinceaux et de commutateurs, il doit s'appuyer sur un contrôleur externe (ESC) pour donner avec précision la séquence d'énergie de la bobine triphasée en fonction de la position du rotor. Ce processus est appelé commutation électronique.



Différentes méthodes de contrôle affecteront l'efficacité, le bruit, la douceur et la vitesse de réponse du moteur. Il existe actuellement trois méthodes de contrôle du moteur sans balais traditionnelles: contrôle des ondes carrées en six étapes, contrôle des ondes sinusoïdales et contrôle orienté sur le terrain (FOC). Jetons-les un coup d'œil un par un.



1. Contrôle des ondes carrées en six étapes: Réponse économique, pratique et rapide

Le contrôle des ondes carrés en six étapes (également appelé contrôle des ondes trapézoïdales ou contrôle du piège) est actuellement la méthode de contrôle la plus courante et la plus faible, et est largement utilisée dans les outils électriques, les drones, les ventilateurs de refroidissement et d'autres produits.



principe:

Dans un cycle électrique, le contrôleur divise l'enroulement triphasé du moteur en six états dans une séquence fixe et circule à son tour (deux phases sont activées et une phase est déconnectée à chaque fois), formant un simple champ magnétique rotatif, entraînant ainsi le rotor pour se déplacer.



avantage:

• L'algorithme est simple et a de faibles exigences matérielles
• Réponse rapide, adaptée aux scénarios accélérés \/ décélération instantanés
• Faible coût, adapté aux applications de consommation à grande échelle



défaut:

• Lors de la commutation des phases, le courant change soudainement, ce qui est facile à générer du bruit électromagnétique et des vibrations
• L'efficacité n'est pas aussi bonne que le contrôle des ondes sinusoïdales, en particulier à basse vitesse.
• Pas adapté à l'équipement avec des exigences strictes sur le bruit et les vibrations

2. Contrôle de l'onde sinusoïdale: plus lisse et plus calme

Le contrôle de l'onde sinusoïdale, comme son nom l'indique, rend la forme d'onde de courant triphasée aussi près d'une onde sinusoïdale que possible, ce qui peut produire un champ magnétique rotatif plus continu et stable. Il est plus avancé que le contrôle des ondes carrées et est largement utilisé dans l'équipement qui nécessite une stabilité et un contrôle du bruit, tels que l'équipement médical, les véhicules électriques, les ventilateurs industriels, etc.



principe:

En recherchant une table ou en effectuant des calculs en temps réel, le contrôleur module avec précision le courant triphasé en fonction de la position du rotor à chaque instant, de sorte qu'il forme une onde sinusoïdale avec une différence de phase de 120 degrés, entraînant le rotor pour tourner en douceur.



avantage:

• Réduire la mutation actuelle pendant la commutation, réduisez considérablement le bruit et les vibrations
• Processus de démarrage plus lisse, adapté aux applications avec des exigences de confort élevées
• Haute efficacité, en particulier dans la plage de vitesse moyenne et basse



défaut:

• Exigences élevées pour le contrôle actuel des formes d'onde, l'augmentation de la complexité et du coût du contrôleur
• La détection précise de la position est la base (nécessite généralement un capteur ou un encodeur)

3. Contrôle FOC (contrôle orienté sur le terrain): le premier choix pour les systèmes haute performance

FOC, également connu sous le nom de contrôle orienté sur le terrain, est une technologie de contrôle moteur haut de gamme. Il peut synchroniser avec précision le champ actuel et magnétique, atteignant ainsi un contrôle de couple plus efficace et précis. Le FOC est devenu la solution grand public dans les systèmes de servomotes industriels, les robots et les entraînements de véhicules électriques.



principe:

FOC convertit le courant triphasé en composants de l'axe D et de l'axe Q dans un système de coordonnées rectangulaires par transformation mathématique (transformation Clarke & Park), puis contrôle indépendamment le courant de couple et le courant d'excitation pour atteindre un contrôle du champ magnétique plus précis. Le contrôleur génère ensuite une sortie de signal PWM par transformation inverse.



avantage:

• Le contrôle du couple très précis et le contrôle de la vitesse peuvent être atteints
• Réponse du système rapide, excellentes performances dynamiques, démarrage plus lisse
• La forme d'onde actuelle est plus sinusoïdale, améliorant l'efficacité et réduisant la consommation d'énergie
• Peut être utilisé dans des systèmes de servomotes en boucle fermée en combinaison avec des encodeurs pour obtenir un contrôle de positionnement



défaut:

• L'algorithme est complexe et le contrôleur nécessite une forte puissance de traitement (comme MCU haute performance)
• Le débogage est difficile, et les coûts de développement initiaux et l'investissement en temps sont élevés



Résumé: Différentes méthodes de contrôle conviennent à différents scénarios d'application

Méthode de contrôle	Caractéristiques	Scénarios applicables
Contrôle des ondes carrées en six étapes	Réponse simple et rapide, faible coût	Drones, outils électriques, ventilateurs
Contrôle des ondes sinusoïdales	Faible bruit, bonne stabilité	Équipement médical, véhicules électriques, appareils électroménagers
Contrôle focal	Haute précision et grande efficacité	Servos industriels, robots, équipement d'automatisation



Le choix de la bonne méthode de contrôle dépend des exigences de votre application, de votre budget et de vos attentes pour les performances du système. Si vous recherchez une précision de contrôle, une efficacité opérationnelle ou une expérience à faible bruit, le choix de la méthode de contrôle est encore plus important que le moteur lui-même.



Après avoir compris la logique de contrôle du contrôleur de moteur sans balais (ESC), nous devons également comprendre sa structure interne et comment il communique avec des dispositifs externes. Ces contenus sont non seulement utiles pour les développeurs de produits, mais aident également les utilisateurs à déterminer si un contrôleur convient à leur application.



1. Composants centraux du contrôleur

Bien qu'il existe de nombreux types de contrôleurs de moteur sans balais sur le marché, la structure de base de la plupart des ESC est à peu près la même, y compris principalement les modules de base suivants:

(1) Chip de contrôle principal (MCU)

La puce de contrôle principale est le "cerveau" du contrôleur, responsable de la réception des instructions, du traitement des algorithmes de commutation, des signaux de sortie de modulation, etc. Les puces communes incluent STM32, TI C2000, NXP, etc. La performance de la puce détermine la précision de contrôle, les types d'algorithmes pris en charge (comme FOC), les capacités de communication, etc.



(2) Circuit de conduite

Le circuit d'entraînement est responsable de l'amplification du signal de commande PWM envoyé par la puce de commande principale et de la conduite du dispositif MOSFET ou IGBT pour fournir une tension de puissance élevée à l'enroulement triphasé. Cette partie est également appelée "stade de puissance".



(3) module de détection de courant et de tension

Utilisé pour surveiller le courant et la tension en temps réel pendant le fonctionnement du moteur. Si le courant est trop élevé ou si la tension est trop faible, le contrôleur peut prendre des mesures de protection à temps pour empêcher le moteur de brûler ou de perdre le contrôle. Les capteurs de courant du hall ou les résistances de shunt sont généralement utilisés pour détecter le courant.



(4) Module de gestion de l'alimentation

Convertit la puissance principale haute tension (comme 12V, 24V, 48V, etc.) à une basse tension (comme 3,3 V ou 5V) requise par le circuit de commande. Comprend généralement des composants tels que le convertisseur DC-DC et le régulateur de tension pour assurer un fonctionnement stable du système.



(5) Interface du signal et circuit de protection

Responsable de la communication avec les dispositifs externes, y compris les commandes de saisie et les signaux d'état de rétroaction. De plus, l'ESC est souvent conçue avec une protection contre la surtension, une protection contre la température des trophes, une protection électrostatique ESD et d'autres circuits pour améliorer la fiabilité du système.

2. Méthodes d'entrée du signal communes et protocoles de communication

L'ESC doit déterminer comment conduire le moteur en fonction des signaux envoyés par des dispositifs externes (tels que la carte de contrôle principale, télécommande, PLC). Par conséquent, il doit prendre en charge plusieurs méthodes d'entrée et protocoles de communication. Les éléments suivants sont les courant courant actuel:



(1) signal PWM (le plus commun)

• Principe: Contrôlez la vitesse en modifiant le rapport temps de niveau élevé (cycle de service)
• Application: Modèles de télécommande, contrôle du ventilateur, planches à roulettes électriques, etc.
• Caractéristiques: Facile à utiliser, forte compatibilité, mais ne peut pas transmettre des instructions complexes



(2) signal PPM (synthèse multicanal)

• Principe: Combinez plusieurs signaux PWM en une seule ligne pour la transmission, adapté au système de télécommande
• Application: UAV multi-rotor, système de télécommande
• Caractéristiques: Enregistrer les câbles, adaptés à un contrôle multicanal



(3) Communication série UART

• Principe: transmettre des instructions et des données (telles que la vitesse, le mode, les paramètres) au format texte
• Application: automatisation industrielle, développement de robots
• Caractéristiques: Prise en charge de la communication bidirectionnelle, pratique pour le débogage et les commentaires de l'état



(4) CAN BUS (Controller Area Network)

• Principe: plusieurs appareils partagent un bus et utilisent une structure de trame pour transmettre des instructions et des informations de rétroaction
• Application: automobile, robot industriel, voiture AGV
• Caractéristiques: stable et fiable, forte anti-interférence, adaptée au contrôle multi-nœuds dans des systèmes complexes



(5) Communication I²C

• Principe: structure maître-esclave, deux lignes de signal pour terminer la communication bidirectionnelle
• Application: petits appareils intelligents, systèmes intégrés au capteur
• Caractéristiques: occupe moins d'épingles, un taux de transmission modéré, mais la distance ne doit pas être trop loin



(6) entrée de tension analogique

• Principe: Réglage de la vitesse via 05V ou 03.3V Signal analogique
• Application: équipement industriel simple, anciens systèmes
• Caractéristiques: Convient aux occasions avec des exigences de faible précision de contrôle, facile à intégrer



3. Tendances: intelligence, réseautage et support multi-protocole

L'ESC moderne n'est pas seulement un «exécuteur testamentaire» qui exécute des instructions de contrôle, mais a également de plus en plus de capacités telles que le jugement intelligent, l'auto-ajustement des paramètres et les commentaires de l'état opérationnel. Par exemple:

• Suivi de l'état Feedback: rétroaction de la vitesse en temps réel, du courant, de la tension, de la température, etc.
• Configuration à distance: ajustez les paramètres PID et les stratégies de contrôle en ligne via le port série ou peut
• Compatibilité multi-protocole: une ESC prend en charge PWM et UART, facilitant l'intégration compatible de différents systèmes

Dans les applications de robot industrielles ou intelligentes, ce type de contrôleur "intelligent" devient courant.
