Motors sans balais vs brossés: comparaison de la technologie et sélection d'applications



Dans le domaine de l'industrie moderne et de l'électronique grand public, les moteurs sont partout. Des appareils électroménagers aux lignes de production automatisées, de l'équipement médical aux systèmes robotiques, les moteurs sont les composants principaux qui stimulent le fonctionnement normal de divers appareils.



Actuellement, l'un des types de moteurs les plus courants est le moteur CC brossé et le moteur CC sans balais. Ils ont des différences significatives dans la structure, la méthode de travail et les performances. Pour les ingénieurs de conception ou les acheteurs d'équipement, la compréhension des principales différences entre ces deux moteurs est la clé pour prendre la bonne décision de sélection.



Cet article comparera complètement les moteurs sans balais et les moteurs brossés en termes de principes techniques, de durée de vie, de méthodes de contrôle et d'applications typiques, et de fournir des suggestions d'applications pratiques pour vous aider à choisir le type de moteur approprié en fonction des exigences du projet.



Il existe deux principaux types de moteurs CC: les moteurs CC brossés et les moteurs CC sans balais. La différence de base entre les deux en structure détermine leurs scénarios de performance et d'application.



La structure et le principe de travail du moteur brossé

Un moteur brossé est un moteur qui atteint la rotation par la commutation mécanique. Sa structure principale comprend:

Stator: Fait d'aimants permanents ou d'électromagnes, il fournit un champ magnétique constant.



Rotor: la partie rotative d'un moteur, généralement composé de bobines de fil.



Brosses et commutateur: composants clés pour changer la direction du courant. Les pinceaux entrent en contact avec le commutateur pour conduire le rotor pour tourner en continu.



Cette méthode de commutation de contact mécanique est simple et fiable, et facile à démarrer, mais à mesure que le temps d'utilisation augmente, les pinceaux s'usent progressivement, entraînant une réduction des performances, une augmentation du bruit et la nécessité d'un entretien régulier.

La structure et le principe de travail du moteur sans balais

Le moteur sans balais enlève complètement les pinceaux et le commutateur et s'appuie sur le système de commutation électronique pour faire tourner le moteur.La structure principale comprend:

· Stator: Il est enroulé avec des bobines multiples pour générer un champ magnétique rotatif.

· Rotor: Habituellement un aimant permanent et peut être sous la forme d'un rotor intérieur ou d'un rotor extérieur.

· Conducteur: l'unité de commande de base,combiné avec un capteur de salle ou un codeur magnétique, détecte la position du rotor en temps réel et contrôle le courant et le courant.

Cette méthode évite l'usure mécanique et améliore considérablement l'efficacité de l'exploitation, la vitesse de réponse et la durée de vie.



Points de comparaison clés en un coup d'œil

projet	Moteur brossé	Moteur sans balais
Méthode de commutation	Commutation mécanique (pinceau + commutateur)	Commutation électronique (contrôleur + capteur)
Structure principale	Stator, rotor, pinceau, commutateur	Stator, rotor,contrôleur, encodeur
Exigences de maintenance	Les pinceaux sont sévèrement usés et doivent être remplacés régulièrement	Pratiquement sans maintenance
Bruit et efficacité	Bruit élevé, efficacité relativement faible	Faible bruit, efficacité plus élevée



Les moteurs brossés sont plus traditionnels en structure et conviennent aux appareils sensibles aux coûts ou à faible contrôle. Les moteurs sans balais sont de plus en plus utilisés dans l'automatisation industrielle, les appareils intelligents et l'électronique grand public en raison de leur efficacité plus élevée et de leur durée de vie plus longue.



En plus des différences structurelles, les moteurs brossés et les moteurs sans balais présentent également des différences significatives dans les méthodes de contrôle et les performances de fonctionnement. Ces différences déterminent leurs avantages et leurs inconvénients dans les applications pratiques.



Comparaison de la méthode de contrôle

Les moteurs brossés s'appuient sur le contact mécanique entre les brosses en carbone et les commutateurs pour atteindre la commutation actuelle. Le contrôle est relativement simple et seule une alimentation CC stable est nécessaire pour fonctionner. En ajustant la tension et la direction appliquées aux deux extrémités de la brosse, le moteur peut être démarré, arrêté, régulé par vitesse et commutation. Par conséquent, il est très adapté aux applications avec des structures compactes et de faibles exigences de contrôle.



Les moteurs sans balais utilisent la technologie de commutation électronique et ne comptent plus sur des pièces de contact physiques. Ils utilisent des capteurs de hall ou des encodeurs magnétiques pour détecter la position des pôles du rotor en temps réel, et le conducteur contrôle avec précision la séquence de mise sous tension des enroulements du stator. L'ensemble du processus est généralement terminé par un microcontrôleur ou un processeur de signal numérique (DSP), permettant au moteur d'obtenir un contrôle en boucle fermée fluide et efficace.



Bien que les moteurs sans balais aient un système de contrôle plus complexe, ils offrent également une plus grande précision et flexibilité, ce qui les rend idéales pour l'automatisation moderne et les systèmes à haute performance.



Comparaison des performances

Indicateurs de performance	Moteur brossé	Moteur sans balais
Système de contrôle	Simple, ajustez simplement la tension	Complexe, nécessite une rétroaction d'entraînement et de position
Startup et réponse	Startup rapide et réponse rapide	Démarrage lisse et réponse précise
Contrôle de vitesse	Précision limitée, adaptée à la régulation de la vitesse de base	Large plage de contrôle, permettant une réglementation à la vitesse fine
Efficacité du travail	Généralement 75% - 80%	Jusqu'à 85% - 90%, une consommation d'énergie inférieure
Bruit et distractions	Bruit fort, étincelles électriques et générer des interférences électromagnétiques	Faible bruit, pas d'étincelle, peu d'interférence
Fiabilité et durée de vie	Les pinceaux sont sévèrement usés et doivent être remplacés régulièrement, donc leur durée de vie est courte.	Moins d'usure mécanique, longue durée de vie, adaptée à un fonctionnement continu à long terme





En raison des différences de structure et de performances, les moteurs brossés et les moteurs sans balais sont applicables à des scénarios très différents dans les applications réelles. Le choix du moteur dépend souvent de facteurs tels que le budget des coûts, la précision de contrôle, le niveau de bruit, la durée de vie et les exigences de maintenance.



Convient aux moteurs brossés

Les moteurs brossés sont encore largement utilisés dans certains appareils à faible coût qui ne nécessitent pas de précision et de durée de vie en raison de leur structure simple, de leur gros couple de départ et de la méthode de contrôle direct:

· Toys électriques: structure compacte, faible coût de fabrication et exigences simples de contrôle du moteur.

· Les outils électriques traditionnels: tels que les exercices électriques, les sèche-cheveux, les aspirateurs, etc., mettent l'accent sur la sortie du couple et le démarrage rapide.

· Les petits appareils électroménagers: tels que les mélangeurs, les rasoirs électriques, les brosses à dents électriques, etc., ont des cycles de fonctionnement à moteur court et une tolérance élevée pour l'entretien.

Ces occasions n'ont généralement pas d'exigences élevées pour l'efficacité et la stabilité de fonctionnement, de sorte que l'utilisation de moteurs brossés peut réduire les coûts globaux tout en garantissant la fonctionnalité.



Convient pour les moteurs sans balais

Les moteurs sans balais sont de plus en plus utilisés dans les appareils haut de gamme et intelligents en raison de leur efficacité élevée, de leur faible bruit, de leur longue durée de vie et de leurs bonnes caractéristiques de contrôle:

· UAV et aéronef modèle: exigences extrêmement élevées sur la vitesse de réponse, le poids et l'efficacité.

· Véhicules électriques: Besoin de fonctionner en continu et efficacement, et la fréquence de consommation d'énergie et de maintenance doit être maintenue aussi faible que possible.

· Équipement d'automatisation industrielle: tels que les robots, les machines-outils CNC et les lignes de production automatiques, qui ont des exigences strictes sur la précision et la durabilité de contrôle.

· Appareils domestiques haut de gamme: tels que les ventilateurs intelligents, les climatiseurs, les machines à laver, etc., qui ont des exigences élevées pour le calme et l'efficacité énergétique.

Dans ces champs, l'équipement doit généralement fonctionner longtemps, être contrôlé avec précision ou démarrer et s'arrêter fréquemment, donc les moteurs sans balais deviennent le premier choix.



Lors du choix d'un moteur sans pinceau ou sans pinceau, en plus des performances du produit lui-même, les capacités professionnelles du fournisseur et le niveau de fabrication sont tout aussi importantes.VSD s'engage à fournir des solutions motrices personnalisables de haute qualité aux clients mondiaux pour répondre aux divers besoins des différentes industries.



Capacités de fabrication de moteurs de type

VSD est spécialisé dans la conception et la fabrication de divers types de moteurs à courant continu, notamment:

· Moteur CC sans balais (moteur BLDC)

Disponible dans les configurations de rotor intérieures et extérieures, adaptées aux applications avec une efficacité élevée, une silence et une longue durée de vie. Largement utilisé dans les drones, les outils électriques, les équipements médicaux, les appareils électroménagers intelligents et les systèmes d'automatisation industrielle.

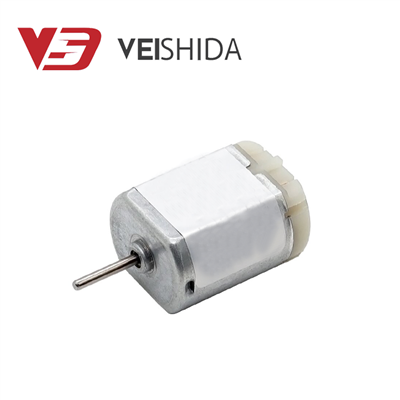

· Moteur CC brossé

Avec une structure fiable et des performances à coût élevé, il convient aux jouets électriques, aux petits appareils ménagers, aux appareils portables de base et à d'autres champs.



Nous pouvons fournir des options personnalisées de différentes tensions, courants, vitesses, tailles et méthodes d'installation en fonction des besoins des clients.



Pourquoi choisir VSD

· Expérience de fabrication riche

Avec de nombreuses années d'expérience dans la conception et la production automobiles, nous servons des clients dans de nombreux pays et régions en Europe, en Amérique et en Asie.



· Système de gestion de qualité stricte

L'usine a réussi la certification de la qualité ISO 9001 et ses produits sont conformes aux normes internationales telles que ROHS et CE.



· Capacités de R&D et de personnalisation solides

Il prend en charge l'ensemble du service de processus, du développement de prototypes à la production de masse, et peut fournir des solutions intégrées telles que les encodeurs, les réducteurs et les conducteurs.



· Réponse rapide et support technique

Une équipe d'ingénieurs professionnels fournit des suggestions de sélection, l'amarrage technique et le support après-vente pour garantir la douceur progrès des projets clients.



Que vous développez un équipement d'automatisation haute performance ou que vous recherchiez des solutions moteurs fiables, VSD peut vous fournir des produits appropriés et un support de service fiable.
